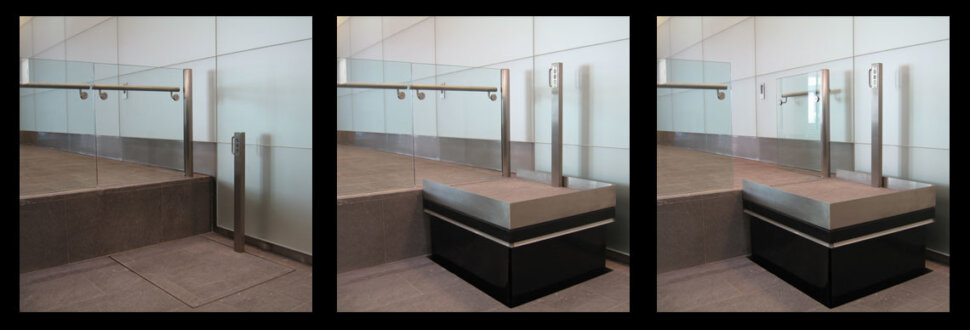

L’élévateur Waterloo de Sesame détient un portail automatique au niveau du palier supérieur et une plateforme élévatrice qui est au même niveau que le palier inférieur lorsqu’il est à l’arrêt.

Specifications

Minimum horizontal pit length: 2152 mm
Minimum platform size: 1408 mm x 956 mm
Maximum rise: 999 mm
Minimum pit depth below lower landing: 442 mm + cladding & bedding

Features

L’élévateur

L’élévateur Waterloo utilise notre mécanisme butoir de roues. Un garde-pieds en acier inoxydable massif qui entoure la plateforme pour empêcher les roues du fauteuil roulant de sortir de l’élévateur. Pour plus d’informations, veuillez jeter un œil aux Barrières intégrées sur l’élévateur.

La table élévatrice peut être fabriquée de sorte à accepter tout type de matériau de revêtement, et plus le revêtement sera épais, plus la fosse devra être profonde.

Les dimensions nominales de la plateforme pour cet élévateur peuvent varier à cause des exigences du site. Cependant, elles sont supérieures ou égales à :

1 400 mm (L) x 900 mm (l) x 0 - 999 mm (H)

Veuillez cliquer sur le lien L’actionneur d’élévation pour obtenir plus d’informations sur le mécanisme utilisé pour monter et baisser l’élévateur
La barrière du palier supérieur
Le type d’utilisateurs

L’élévateur Waterloo est exclusivement destiné aux utilisateurs assis car le butoir de roues empêche les fauteuils roulants de basculer alors qu’il ne protège pas les utilisateurs debout de tomber. Pour plus d’informations, veuillez cliquer sur De quelles barrières ai-je besoin sur la plateforme élévatrice pour fauteuil roulant Sesame ?
Les prérequis du système

L’élévateur Waterloo peut soit être installé avec un soufflet pour réduire la profondeur de la fosse, soit avec une jupe en acier inoxydable massif sous l’élévateur. Pour plus d’informations, veuillez cliquer sur dissimuler la partie inférieure de l’élévateur.

Pour obtenir des détails sur l’alimentation électrique, veuillez cliquer sur l’alimentation électrique de l’élévateur.

Pour obtenir des détails généraux sur la profondeur de fosse, veuillez cliquer sur la fosse de l’élévateur.

Si on observe une zone d’écrasement sur le pourtour, la table élévatrice peut être équipée de bordures sensibles de sécurité pour détecter un obstacle. Pour plus d’informations, veuillez cliquer sur Les risques d’écrasement autour de la plateforme élévatrice escamotable.

Veuillez cliquer sur Les commandes de l’escalier-plateforme Sesame pour obtenir plus d’informations sur les commandes de ce type d’élévateur.
Les variantes de l’élévateur Waterloo

Le poteau avec les boutons de commande, intégré de façon permanente à l’élévateur, peut être modernisé avec un poteau montant qui s’élève à travers la plateforme de l’élévateur. Ensuite, le poteau se rétracte complètement lorsque l’élévateur est à l’arrêt. Vous pouvez jeter un œil à un exemple de ce poteau avec les boutons de commande montant ici : escalier-plateforme Knightsbridge.

Le poteau avec les boutons de commandes, intégré de façon permanente sur l’élévateur, peut être remplacé par un poteau manuel amovible comme vous le pouvez le voir ici : escalier-plateforme Kensington à Londres 1052

Si la profondeur de la fosse pose problème, l’élévateur d’accès pour fauteuils roulants Jubilee s’ajuste à une profondeur de fosse de seulement 160 mm, plus la profondeur du revêtement. Cet exemple montre aussi l’option du portail manuel au niveau du palier supérieur.

Pour une plateforme complètement fermée destinée à la fois aux utilisateurs assis et debout, veuillez jeter un œil à la plateforme élévatrice Richmond. On remarque aussi qu’une barrière montante en verre au niveau du palier supérieur a été préférée au portail.
